[UE5/Debugging] 언리얼 엔진 5.8 + RenderDoc: 셰이더 디버깅까지 제대로 세팅하기

UE 5.8에서 RenderDoc 프레임 캡처와 HLSL 셰이더 디버깅을 위한 필수/선택 설정, -cvarsini로 디버그 세션만 분리하는 법, 실제로 겪은 함정과 GPU 크래시 사례를 정리한다.

Posted
Preview Image
By Seongcheol Jeon
views 20 min read
[UE5/Debugging] 언리얼 엔진 5.8 + RenderDoc: 셰이더 디버깅까지 제대로 세팅하기

UE에서 RenderDoc으로 HLSL을 한 줄씩 디버깅하려면 설정이 여러 곳에 흩어져 있고, 잘못 넣으면 조용히 무시된다. 실제로 세팅하며 확인한 것을 정리한다.

이 글에서 다루는 것

  • RenderDoc으로 할 수 있는 일
  • 언리얼 쪽에서 꼭 해야 하는 설정과 해 두면 좋은 설정
  • 팀 설정을 건드리지 않고 디버그 세션만 따로 띄우는 법 (-cvarsini)
  • 실제로 겪은 함정 3가지와 GPU 크래시 사례

환경: UE 5.8 (런처 빌드) · Windows · D3D12 (SM6) · RenderDoc v1.46

모든 cvar와 동작은 UE 5.8 엔진 소스와 RenderDoc 공식 문서로 확인했다. 근거는 각 항목에 적어 두었다.

시작하기 앞서, 아래는 현재 나의 RenderDoc 디버깅 파일(RenderDocDebug.ini)의 내용이다. RenderDocDebug.ini 다운로드

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

[Startup]
; =================================================================================
; RenderDoc HLSL 셰이더 디버깅 전용 세션
; 실행 : UnrealEditor.exe ProjectGray.uproject -skipcompile -AttachRenderDoc -statnamedevents -cvarsini="D:\source\CustomVars.ini"
; 주의 : -gpucrashdebugging 같이 쓰지 말 것(crash 발생) / 이 세션의 GPU 타이밍은 신뢰 불가
; =================================================================================
;
; ---------- [필수] HLSL 소스 디버깅 ----------
;  셰이더 최적화(-Od)를 꺼서 HLSL 변수가 디버거에 그대로 남게 함
r.Shaders.Optimize=0
; 디버그 정보(PDB) 생성 → Saved\ShaderSymbols\PCD3D_SM6에 저장 (RenderDoc Settings > Core > Shader debug search paths 에 등록)
r.Shaders.Symbols=1
;
; ---------- [선택] 셰이더 ----------
; RenderDoc에 셰이더 이름이 보이게 함
r.Shaders.ExtraData=1
; 드라이버의 앱별 최적화를 끔
r.DisableEngineAndAppRegistration=1
; 디버그 셰이더 압축을 생략해 컴파일 시간 단축
r.Shaders.SkipCompression=1

; ---------- [선택] 캡쳐 가독성 ----------
; 텍스처끼리 메모리를 나눠 쓰지 않게 해서, 나중 시점에서 봐도 내용이 덮어써지지 않음 (VRAM 증가)
; r.RDG.TransientAllocator=0
; 모든 패스가 큐 하나에서 순서대로 실행돼 이벤트 순서가 알아보기 쉬움
r.RDG.AsyncCompute=0

; =================================================================================
; 캡처할 때 쓰는 콘솔 명령 (에디터 안에서)
;
; RDG 패스 이름 + 머터리얼 마커 ON
; r.RHISetGPUCaptureOptions 1
; 다음 프레임 캡쳐 (뷰포트 버튼 / renderdoc.CapturePIE 1도 가능)
; renderdoc.CaptureFrame
; RenderDoc 창 뜬 것 확인 후 OFF
; r.RHISetGPUCaptureOptions 0

; 1. r.RHISetGPUCaptureOptions 1: draw event, r.ShowMaterialDrawEvents=-1, r.RDG.Events=3(RDG 패스 이름 포함)을 한 번에 켬
; 2. renderdoc.CaptureFrame: 다음 프레임을 캡처. 뷰포트의 RenderDoc 버튼을 눌러도 같음.
; 3. r.RHISetGPUCaptureOptions 0: 1번에서 켠 것을 원래대로 되돌림. 캡처가 끝나면 꼭 실행.

; PIE에서 캡처하려면 renderdoc.CapturePIE 1
; ================================================================================

r.Shaders.Optimize=0을 설정했을 때…

1

r.RDG.AsyncCompute=0

나만 그런지 모르겠지만, 이것을 설정하지 않으면 GPU Crash가 발생한다. 그래서 설정을 해 주었다. 이것을 설정하면 디버깅하기가 더 편해지니 설정한다고해서 손해볼 것은 없다.

🔍 1. RenderDoc이 해 주는 일

RenderDoc은 GPU 프레임 디버거다. 한 프레임 동안 앱이 GPU에 보낸 명령을 통째로 기록(캡처)해 두고, 나중에 그 프레임을 다시 재생하면서 원하는 시점의 GPU 상태를 들여다볼 수 있다.

하고 싶은 것RenderDoc 기능
프레임이 어떤 패스로 구성되는지 보기Event Browser: 마커 트리 (BasePass, Lights, Lumen…)
G버퍼, 섀도맵 같은 텍스처 내용 보기Texture Viewer: 픽셀 값, 밉, 오버레이
이 draw에 뭐가 바인딩됐는지 보기Pipeline State
이 픽셀은 왜 이 색인지 추적하기Pixel History
버텍스가 어디로 변환됐는지 보기Mesh Viewer: VS 전후 비교
셰이더를 한 줄씩 실행해 보기Shader Debugger: D3D12는 VS / PS / CS 지원
셰이더를 고쳐서 바로 결과 확인Hot shader editing

❌ RenderDoc이 맞지 않는 일

  • 정밀한 GPU 프로파일링: 공식 문서 표현이 “Simple per-action timings”다. 정밀 측정은 Unreal Insights, ProfileGPU, PIX, Nsight 쪽이 맞다.
  • GPU 크래시 분석: Aftermath나 DRED 쪽이 맞다.

📋 2. 한눈에 보는 필수 / 선택

목적은 두 단계로 나뉜다. B는 A를 전제로 한다.

A. 프레임 캡처·분석 (패스, 리소스, 상태 보기)

 항목비고
✅ 필수RenderDoc 설치
✅ 필수RenderDocPlugin 활성화엔진 기본값이 켜짐 (EnabledByDefault: true)
✅ 필수실행 인자 -AttachRenderDoc또는 renderdoc.AutoAttach=1
✅ 필수D3D12 / Vulkan, Shipping이 아닌 빌드
⛔ 금지-gpucrashdebugging과 같이 쓰기드라이버 크래시 (§7 사례 1)
➕ 선택r.RHISetGPUCaptureOptions 1RDG 패스 이름과 머티리얼 이름 마커 추가
➕ 선택r.RDG.TransientAllocator=0나중 시점에서도 텍스처 내용 유지
➕ 선택r.RDG.AsyncCompute=0이벤트가 큐 하나에서 순서대로 보임

마커는 따로 켜지 않아도 된다. RenderDoc 플러그인이 캡처하는 동안 draw event를 자동으로 켠다.

1
2
3

// RenderDocPluginModule.cpp
UE_GEmitDrawEvents_BeforeCapture = GetEmitDrawEvents();
SetEmitDrawEvents(true);   // 캡처 시작 시 ON, 끝나면 원복

리소스 이름(GBufferA, SceneColor …)도 Shipping/Test가 아닌 빌드라면 자동으로 붙는다 (RHI_USE_RESOURCE_DEBUG_NAME=1).

B. HLSL 셰이더 디버깅 (소스 한 줄씩 실행, 변수 보기)

 항목이유
✅ 필수A의 필수 전부
✅ 필수r.Shaders.Symbols=1디버그 정보(PDB) 생성
✅ 필수RenderDoc에 PDB 검색 경로 등록UE는 PDB를 셰이더 본체와 분리해 저장한다 (§5-②)
⭐ 사실상 필수r.Shaders.Optimize=0최적화가 켜져 있으면 변수가 사라지고 줄 순서가 뒤섞인다
➕ 선택r.Shaders.ExtraData=1셰이더 이름 표시
➕ 선택r.Shaders.SkipCompression=1디버그 셰이더 컴파일 시간 단축
➕ 선택r.DisableEngineAndAppRegistration=1드라이버의 앱별 최적화 배제

💡 3. 핵심 아이디어: 디버그 세션만 따로 띄우기 (-cvarsini)

셰이더 디버깅 설정은 평소 작업에 켜 두면 안 된다. 셰이더가 느려지고, 전체 재컴파일이 일어나고, 디스크도 많이 쓴다. 그렇다고 DefaultEngine.ini에 넣으면 팀 전체에 퍼진다.

해법은 실행 인자 -cvarsini=<파일> 이다.

1

UnrealEditor.exe "<Project>.uproject" -AttachRenderDoc -cvarsini="D:\Debug\RenderDocDebug.ini"
  • 그 실행에서만, 내 PC에서만 적용된다.
  • 팀 ini는 건드리지 않는다.
  • 평소처럼 띄우면 원래 상태로 돌아온다.

동작 원리 (UE 5.8 소스 추적)

1
2
3
4
5

LaunchEngineLoop
 └ FConfigCacheIni::LoadConsoleVariablesFromINI()
    └ FParse::Value(CommandLine, "-cvarsini=", Path)
       └ ApplyCVarSettingsFromIni("Startup", Path,
             ECVF_SetByConsoleVariablesIni, bAllowCheating = true)
알아둘 점내용
읽는 섹션[Startup], [Startup_Windows] 만 읽는다
우선순위DefaultEngine.ini [ConsoleVariables]나 Device Profile보다 높다
Cheat cvar허용된다 (bAllowCheating=true)
ReadOnly cvarini 경로에서는 설정된다 (ReadOnly 차단은 콘솔 입력에만 있음)
빌드 제약Shipping에서는 동작하지 않는다
파일이 없을 때경고만 뜨고 조용히 미적용된다 → 절대 경로를 쓰는 게 안전하다

예시: RenderDocDebug.ini

1
2
3
4
5
6
7
8
9
10
11
12
13

[Startup]
; ---------- [필수] HLSL 소스 디버깅 ----------
r.Shaders.Symbols=1
r.Shaders.Optimize=0

; ---------- [선택] 셰이더 ----------
r.Shaders.ExtraData=1
r.DisableEngineAndAppRegistration=1
r.Shaders.SkipCompression=1

; ---------- [선택] 캡처 가독성 / 안정성 ----------
r.RDG.AsyncCompute=0
;r.RDG.TransientAllocator=0

적용됐는지 확인하기

방법기대 결과
로그LogShaderSymbolExport: Display: Shader symbol export enabled.
콘솔에 r.Shaders.Optimize 입력0
cvar의 SetBy 값ConsoleVariablesIni

📸 4. 캡처 워크플로

에디터 콘솔(~)에서 한 줄씩 입력한다.

1
2
3

r.RHISetGPUCaptureOptions 1
renderdoc.CaptureFrame
r.RHISetGPUCaptureOptions 0
명령하는 일
r.RHISetGPUCaptureOptions 1draw event ON + r.ShowMaterialDrawEvents=-1 + r.RDG.Events=3 (RDG 패스 이름)
renderdoc.CaptureFrame다음 프레임을 캡처하고 RenderDoc을 띄운다 (뷰포트 버튼도 같음)
r.RHISetGPUCaptureOptions 0원래대로 되돌린다. 엔진 설명에 “severe CPU and GPU overhead”라고 적혀 있다
  • 이 명령들은 ini에 넣어도 실행되지 않는다. ini 로더는 키를 cvar로만 찾고, 명령은 실행하지 않는다.
  • 배치로 한꺼번에 실행해도 안 된다. CaptureFrame은 다음 프레임을 캡처하므로, 같은 프레임에 … 0이 실행되면 마커 없이 찍힌다.

🎛️ 쓸 만한 변형:

명령하는 일
renderdoc.CapturePIE 1PIE 시작 직후 캡처
renderdoc.CaptureFrameCount 33프레임 연속 캡처 (TAA/TSR 히스토리 확인 등)
renderdoc.CaptureDelay 33초 뒤 캡처 (메뉴 닫을 시간)

🚧 5. 꼭 알아야 할 함정 3가지

① r.Shaders.Optimize=0을 [ShaderCompiler] 섹션에 쓰면 무시된다

엔진 기본 ini의 [ShaderCompiler] 섹션에 셰이더 설정들이 모여 있어서 거기에 쓰고 싶어지지만, Optimize는 거기서 동작하지 않는다.

1
2
3
4
5
6
7
8
9

// ShaderCore.cpp — FShaderSettingHelper::GetBoolForPlatform()
if (SettingCVar && SettingCVar->GetInt())   // cvar가 0이 아니면
{
    bEnabled = true;                        // 무조건 true, ini는 안 봄
}
else if (PlatformConfig)                    // cvar가 0일 때만
{
    PlatformConfig->GetValue("ShaderCompiler", SettingName, bEnabled, ...);
}
  • r.Shaders.Optimize의 기본값이 1이라 [ShaderCompiler]까지 가지 않는다.
  • → cvar 자체를 0으로 설정해야 한다. -cvarsini의 [Startup] 섹션이나 [ConsoleVariables]에 써야 한다.

② HLSL 소스가 안 보인다면: PDB 검색 경로

UE의 D3D 셰이더 컴파일러는 디버그 정보를 셰이더 본체에서 떼어 따로 저장한다.

1
2
3

// D3DShaderCompilerDXC.cpp
ExtraArguments.Add(TEXT("-Zi"));            // PDB 생성
ExtraArguments.Add("-Qstrip_debug");        // DXIL에서는 제거 → 별도 파일로 저장

PDB 저장 위치는 <Project>/Saved/ShaderSymbols/PCD3D_SM6 이다. 그래서 RenderDoc이 이 경로를 알아야 한다.

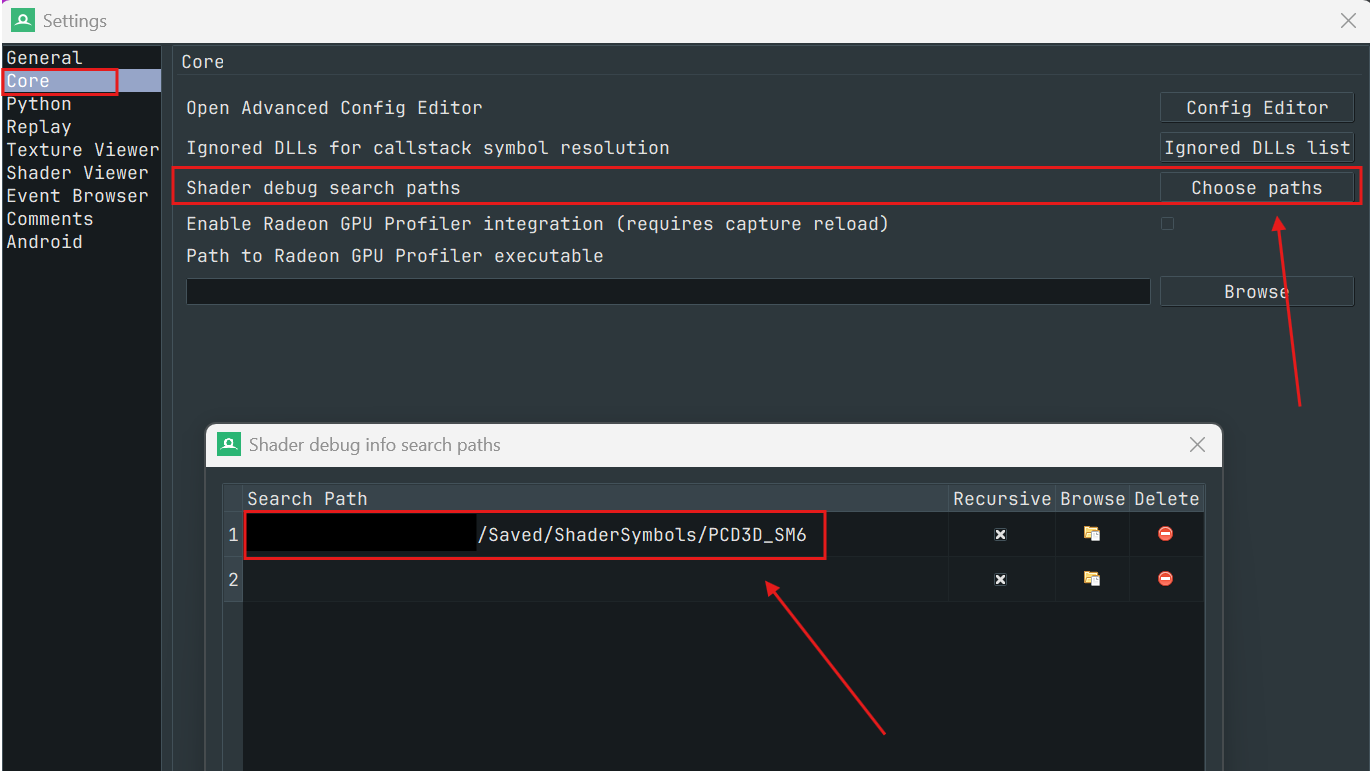

RenderDoc → Tools → Settings → Core → Shader debug search paths 에 …\Saved\ShaderSymbols\PCD3D_SM6 추가


RenderDoc 공식 문서에서도 PDB 분리 저장을 지원한다고 밝히고 있다: “RenderDoc does fully support the new split pdb information using /Fd.”

③ 프로젝트 설정 화면의 RenderDoc 항목은 팀 전체에 저장된다

Project Settings → Plugins → RenderDoc 화면 상단에 이렇게 적혀 있다.

These settings are saved in DefaultEngine.ini

  • 클래스 선언이 UCLASS(config = Engine, defaultconfig) 이라서 그렇다.
  • 여기서 Auto attach를 켜고 커밋하면 팀원 전원의 에디터에 RenderDoc이 붙는다.
  • 추천: 이 화면은 기본값 그대로 두고, 필요할 때만 실행 인자와 콘솔로 조절한다.
항목추천
Capture all activity☐ (켜면 에디터 UI까지 섞임)
Capture all call stacks☑ (엔진 PDB가 있으면 C++ 함수명까지 보임)
Reference all resources / Save all initial states☐ (캡처 크기가 크게 늘어남)
Auto attach on startup☐ (-AttachRenderDoc 사용)
Use the RenderDoc crash handler☐ (RenderDoc 자체 버그 리포트용)

🐞 6. RenderDoc에서 셰이더 디버깅 시작하기

대상여는 법
픽셀 셰이더Texture Viewer에서 픽셀 선택 → Pixel Context 패널의 Debug 버튼 (특정 fragment를 고르려면 History)
버텍스 셰이더Mesh Viewer에서 버텍스 우클릭 → Debug vertex
컴퓨트 셰이더Pipeline State의 컴퓨트 영역에서 Group ID와 Thread ID 입력

툴바에 Debug in HLSL이 보이고 Locals 창에 변수 이름이 나오면 성공이다.

단축키동작
F10 / Shift+F10한 줄 진행 / 한 줄 되돌리기
F9브레이크포인트
F5 / Shift+F5끝까지 / 처음까지 실행

한계

  • D3D12에서는 VS / PS / CS만 단계 디버깅이 된다 (RenderDoc 문서). 메시 셰이더와 레이 트레이싱 셰이더는 목록에 없다.
  • 엔진이 CFLAG_ForceOptimization을 붙이는 셰이더(Nanite 래스터, Lumen 일부, TSR 등)는 Optimize=0이어도 최적화된 채로 컴파일된다. 변수 일부가 안 보일 수 있다.

🔧 7. 트러블슈팅 사례

사례 1: RenderDoc + -gpucrashdebugging → 드라이버 크래시

  • 💥 증상: renderdoc → nvwgf2umx 0x8 크래시
  • 🩹 대응: 두 도구를 절대 같이 쓰지 않는다. GPU 크래시를 분석할 때는 RenderDoc 없이 -gpucrashdebugging만 켜고 실행한다.

사례 2: 디버그 셰이더 세션에서만 GPU 크래시 (DXGI_ERROR_DEVICE_REMOVED)

Optimize=0 + Symbols=1 세션에서 레벨을 열면, 수 분 안에 GPU 크래시가 났다.

🔎 로그에서 확인한 것

  • 2번의 크래시 모두 그래픽스 큐와 비동기 컴퓨트 큐 양쪽에 작업이 진행 중이었고, 실행 중이던 패스는 매번 달랐다.
    • 1차: Shadow 인스턴스 컬링 / Lumen Radiosity
    • 2차: SkyViewLut / Sky 캡처 AsyncCompute 패스
  • VRAM은 충분했다 (4.4 GB / 11.2 GB).
  • TDR(GPU 응답 시간 초과)도 아니었다. TdrDelay가 60초인데, 직전까지 프레임이 정상적으로 진행됐다.
  • DRED 정보는 비어 있었다 (No breadcrumb head found).

🧪 시도한 것: ini에 r.RDG.AsyncCompute=0 추가 → 20분 동안 크래시 없음.

🤔 현재 해석 (확정 아님)

  • 비동기 컴퓨트와 관련돼 있을 가능성이 높다.
  • -Od로 셰이더 실행 시간이 달라지면서 평소에는 드러나지 않던 큐 사이 동기화 문제가 드러났을 수도 있지만, 검증하지 않은 가설이다.
  • 확정하려면 AsyncCompute=0만 다시 빼서 크래시가 재현되는지 확인해야 한다.

교훈: 디버그 셰이더 세션에는 r.RDG.AsyncCompute=0을 기본으로 넣어 두면 안정성과 캡처 가독성을 둘 다 챙길 수 있다.

단, 큐 동기화 버그 자체를 쫓을 때는 이 설정이 버그를 가려 버리니 꺼야 한다.

💰 8. 비용 정리

설정비용
r.Shaders.Symbols=1전체 셰이더 재컴파일 + 디스크. 실측: 첫 세션에서 약 5.9 GB / 27,693개, 누적되면 17 GB 이상
r.Shaders.Optimize=0셰이더 성능 저하. 수치는 셰이더마다 다르니 직접 측정 (ProfileGPU A/B)
r.ShowMaterialDrawEvents엔진 설명: “severe CPU and GPU overhead”
r.RDG.TransientAllocator=0VRAM 증가 (rhi.DumpMemory로 비교)

디버그 세션의 GPU 타이밍은 믿으면 안 된다. 성능 측정은 -cvarsini 없이 따로 실행한다.

✅ 9. 체크리스트

📸 프레임 캡처만 할 때

  • -AttachRenderDoc
  • -gpucrashdebugging 없음

🐞 HLSL 디버깅까지 할 때

  • 위 두 항목
  • -cvarsini="<절대경로>" + [Startup]에 Symbols=1, Optimize=0 (+ AsyncCompute=0 권장)
  • 첫 실행 때 셰이더 재컴파일 완료까지 대기
  • 로그에 Shader symbol export enabled 확인
  • RenderDoc Shader debug search paths에 Saved\ShaderSymbols\PCD3D_SM6 등록
  • 캡처 → Debug → Debug in HLSL 확인

📚 참고

  • RenderDoc — Features
  • RenderDoc — How do I debug a shader?
  • RenderDoc — How do I use shader debug information?
  • UE 5.8 엔진 소스
    • Plugins/Developer/RenderDocPlugin/…/RenderDocPluginModule.cpp, RenderDocPluginLoader.cpp
    • Runtime/Core/Private/Misc/ConfigCacheIni.cpp, ConfigUtilities.cpp
    • Runtime/RenderCore/Private/ShaderCore.cpp, RenderGraphPrivate.cpp
    • Runtime/Engine/Private/ShaderCompiler/ShaderCompiler.cpp
    • Developer/Windows/ShaderFormatD3D/Private/D3DShaderCompilerDXC.cpp
    • Engine/Config/ConsoleVariables.ini (엔진 자체 주석 예시)
